DTSD1352 - 6S1D系列导轨式多回路电力仪表主要用于多个三相回路的全电参量测量,多可同时接入六个三相回路、一个单相回路的电流输入。可直接或间接测量电压电流、功率、功率因数、相角、不平衡度、谐波等参数。
电压规格
仪表型号
电流规格
配套电流互感器
数量(套)
3×220/380V
DTSD1352 - 6S1D
3×250A
AKH-0.66/W-20Y 0.5级
1
3×100A
AKH-0.66/Z-15Y 0.5级
5
1×100A
AKH-0.66/W-12Y 0.5级
辅助电源
AC/DC 85~265V;功耗≤10VA;
输入信号
频率
45~65Hz;
电压
额定值:AC 3×220V/380V;
过负荷:1.2 倍额定值(连续);2 倍额定值/1 秒;
功耗:≤ 0.5VA(每路);
电流
额定值:AC 250A、100A;(外置闭口互感器)
过负荷:1.2 倍额定值(连续);10倍额定值/1 秒;
测量精度
频率0.05Hz、电压电流0.5级、有功电能1级、无功电能2级;
2~31次谐波精度:±1%;
功能
脉冲输出
输出方式:集电极开路的光耦脉冲;
通讯
RS485接口、Modbus-RTU协议;波特率1200~38400;
开关量
输入
干接点输入,内置电源;
输出
输出方式:继电器常开触点输出;
触点容量:AC 250V/3A DC 30V/3A;
安全性
工频耐压
>AC 2kV/1min;
绝缘电阻
输入、输出端对机壳>100MΩ;
环境
工作温度:-20℃~+60℃;
储存温度:-40℃~+70℃;
相对湿度:≤95% 不结露;
海拔高度:≤2500m;
电磁兼容
优于3级;

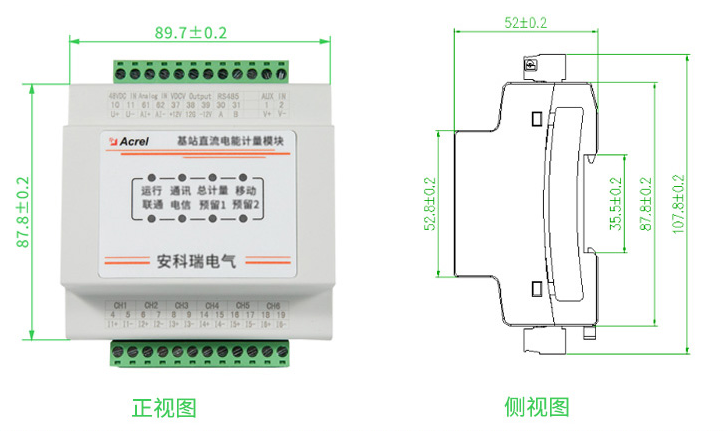

外形尺寸(mm)
导轨尺寸(mm)
公差(mm)
长
宽
高
带端子长度
单个模块
87.8
72
71.5
97.7
35
±1

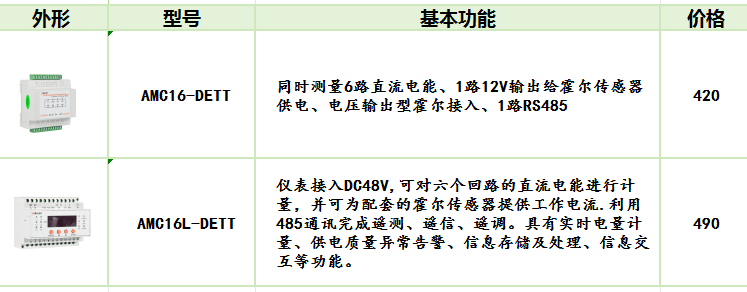

单 价:490.00 元/套
联系人:杨经理
手机号:18721098078
